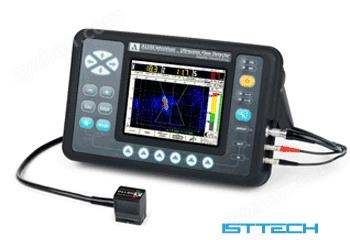

A1550 IntroVisor便攜式超聲波探傷儀

產品介紹：

A1550 IntroVisor便攜式超聲波探傷儀（斷層掃描儀）以清晰可靠的橫截面圖像的形式實時顯示測試對象的內部結構，使結果解釋比使用傳統探傷儀容易得多。
A1550 IntroVisor 是一種通用的便攜式超聲波探傷儀-斷層掃描儀，具有天線陣列的數字聚焦和斷層掃描數據處理功能，用于測試金屬和塑料。
A1550 IntroViso用于解決金屬和塑料超聲波探傷的大部分問題，由于以橫截面圖像的形式實時可視化測試對象的內部結構，從而提供快速、舒適和可靠的缺陷搜索，與傳統的測試方法相比，這大大簡化并更容易解釋所獲得的信息。

產品應用：

焊縫檢查；
厚度測量；
定位腐蝕、裂紋、內部分層等缺陷；
定位和測量金屬和塑料物體中的缺陷（不連續性和不均勻性）；
物體內部結構實時成像；
可選擇使用各種類型的超聲波：
- 剪切波檢查焊縫重疊角范圍的超聲波檢測標準方法；
- 縱波檢查普通金屬；
增強的分辨率和靈敏度。可以測量不連續缺陷尺寸；
可作為斷層掃描儀 (B-Scan) 和傳統探傷儀 (A-Scan) 使用；
焊縫掃描模式 (C-Scan)，可將結果保存到內存中；
垂直方向缺陷的反射圖像；

用于缺陷檢測器斷層掃描儀的天線陣列類型

A1550 IntroVisor 探傷儀斷層掃描儀使用以下 AP陣列式傳感器，專注于各種應用領域：
М9060 4.0V0R40X10CL-16 單元縱波天線陣列，中心工作頻率為 4 MHz，視角為 ± 30 °。用于控制金屬和塑料結構的主體。
М9065 4.0V60R40X10CS-16 元橫波陣列，中心工作頻率為 4 MHz，視角范圍為 35° 至 80°。用于檢測焊縫（包括奧氏體焊縫）。這種 AR 的一個特點是沒有大的折射棱鏡。
天線陣列 M9170 4.0V60R26X10CS-16 單元橫波天線陣列，中心頻率為 4 MHz，扇區視角為 35° 至 80°。它用于控制焊縫。此 AR 的一個特點是縮短了 26x10 毫米的聲學孔徑。
天線陣列 M9171 4.0V0R26X10CL-16 元縱波天線陣列，中心頻率為 4 MHz，視場為 ± 30°。用于控制金屬和塑料結構的主體。此 AR 的一個特點是縮短了 26x10 毫米的聲學孔徑
天線陣列的設計允許在其工作表面磨損時更換聲學模塊。
用戶無需額外操作即可獨立更換磨損的聲學模塊 AR，這使得超聲波檢測幾乎可以在不停止的情況下進行，從而提高其生產率。
可以針對不同的管道直徑在可更換的聲學模塊中進行研磨，這顯著擴大了超聲波檢測要解決的任務范圍。

AR傳感器的顯著特點

使用不同類型波形的能力：
- 橫波向用于焊縫檢查，視野覆蓋典型超聲波檢測方法中使用的整個超聲波輸入角范圍；
- 縱波向控制金屬主體。
天線陣列在整體尺寸上與傳統換能器相當，這允許在對近焊區進行最少清潔的情況下進行檢測。
可以自行更換聲學模塊 AR。
AR 類型之間的操作切換。
沿焊縫移動，無需橫向掃描，由于孔徑大，虛擬焦點遠距離掃描，顯著減少了焊接接頭近焊面準備時間，提高了控制效率。
可以將 AR 與路徑傳感器一起使用（可選）。

產品優勢：

*快速高效
快速、高效地搜索焊縫、金屬、塑料和復合材料制成的產品中的缺陷，并詳細記錄所獲得的結果。
以每秒 25 幀的圖像變化率實時提供測試對象內部結構的可視化。
由于天線陣列孔徑大，虛擬焦點長距離掃描，無需橫向掃描即可沿焊縫進行超聲波檢測，大大減少了焊接接頭近焊面的制備時間，增加了測試的高生產力。
在屏幕上提供高頻率變化的圖像，沿焊接接頭的掃描速度可達50mm/s。
*易于數據解釋
以清晰可靠的橫截面圖像（B 斷層圖像）的形式實時可視化測試對象的內部結構，并具有方便的距離和深度尺度，這大大簡化了對所獲得信息的解釋，并使其更易于理解。
寬范圍的圖像縮放調整：從 250 毫米視圖到 5 毫米全屏。
自動和手動測量信號電平和缺陷坐標及其大小。
測量缺陷實際大小的能力。
測量屏幕上不連續模式之間的距離。
*控制可靠性高
探傷斷層掃描儀基于天線陣列 (DFA) 的數字聚焦原理，獲得聚焦在截面每個點的斷層圖，從而在整個可視化區域提供空間分辨率和靈敏度，如以及高檢測性能。
提供對各種類型不連續性的敏感性。
顯示垂直方向缺陷的圖像。
*易于安裝和使用
簡單方便的基本設置菜單，用于快速選擇和設置每個特定控制對象的工作配置參數。
直觀的界面帶有基本設置和參數的快捷鍵，可讓您快速掌握設備的操作。
任何技能水平的專家都可以使用該設備，包括那些沒有接受過培訓的人員。
在 TOMOGRAPH 和 DEFECTOSCOPE 模式之間進行在線切換，相應地用經典換能器替換天線陣列。
天線陣列的可更換聲學模塊。
*多功能性和便攜性
能夠在斷層掃描儀模式 (B-SCAN) 和經典探傷儀 (A-SCAN) 模式下運行。
可以在沿焊縫掃描 (S-SCAN) 模式下工作，隨后將獲得的結果記錄到設備內存中。
整體尺寸小。
該設備僅重 1.9 kg。
快換鋰電池可連續工作 8 小時。
大型彩色顯示屏提供了截面圖形圖像以及坐標和信號電平測量結果的表示。
保護套和一組“免提”帶使該設備成為在難以觸及的地方工作的便捷工具。
在 -10° 到 +55°С 的溫度下的效率使您可以在車間條件和實驗室以及困難的現場條件下舒適有效地進行控制。
用于記錄斷層圖像和回波信號的非易失性存儲器，無需特殊軟件即可在 PC 上查看。
USB 通信，用于將記錄的數據輸出到外部計算機。
用于從設備接收數據、進一步處理、以斷層圖和回波信號形式記錄以及控制參數和后續存檔的專用軟件。

操作模式：
