GB/T10707-2008數顯氧指數分析儀

  在材料科學與工程應用領域，防火安全已成為衡量產品性能的關鍵指標之一。無論是汽車工業中的密封件、建筑行業中的防火門，還是電子電器領域的線纜護套，其制造材料的阻燃特性直接關系到終端產品的安全等級與合規性。為了在研發與質量控制環節準確評估材料的燃燒性能，依據國家標準進行科學、規范的測試顯得尤為重要。GB/T10707-2008《橡膠燃燒性能的測定》作為國內橡膠材料阻燃測試的核心標準，規定了氧指數法與垂直燃燒法兩種主要測試手段。

一、標準解讀與設備定位

GB/T10707-2008標準詳細規定了橡膠材料燃燒性能的測試方法，旨在通過實驗室環境下的可控燃燒試驗，量化材料的阻燃能力。其中，氧指數（OI）作為核心評價指標，定義為在規定的試驗條件下，材料在氧氮混合氣流中進行有焰燃燒所需的氧氣濃度，以體積百分數表示。氧指數越高，表明材料的阻燃性能越優異，越難被點燃或維持燃燒。

GB/T10707-2008數顯氧指數分析儀正是為滿足GB/T10707-2008及其他相關標準（如GB/T2406.2、ISO4589-2等）的測試要求而設計的專業設備。該儀器主要用于測定塑料、橡膠、纖維、泡沫塑料、紡織品等多種材料的極限氧指數，為材料的阻燃等級劃分提供數據支撐。其應用領域覆蓋了化工、建材、電子、交通等多個行業，是科研機構、質檢中心及生產企業實驗室中的檢測工具。

二、核心性能參數詳解

本章節將完整列出氧指數分析儀的各項關鍵技術指標。這些參數是確保測試結果符合標準要求、具備可重復性與可比性的基礎，用戶在選型與使用時需重點關注。

1.采用進口氧傳感器，數字顯示氧氣濃度無需計算，精度更高更準確

2.數字分辨率: ±0.1%

3.整機測量精度：0.4級

4.流量調節范圍: 0-10L/min (60-600L/h)

5.響應時間: <5S

6.石英玻璃筒: 冒內徑≥75mm 高480mm

7.燃燒筒內氣體流速: 40mm±2mm/s

8.壓力表精度2.5級, 分辨率: 0.01MPa

9.流量計: 1-15L/min(60-900L/H) 可調, 精度2.5級

10.試驗環境：環境溫度：室溫～40℃；， 相對濕度：≤70%；

11.輸入壓力：0.2-0.3MPa

12.工作壓力：氮氣 0.05-0.15Mpa 氧氣 0.05-0.15Mpa 氧氣/氮氣混合氣體入口：包括穩壓閥，流量調節閥，氣體過濾器和混合室。

13.試樣夾可用于軟質和硬質塑料、紡織品、防火門等

14.丙烷（丁烷）點火系統，火焰長度 5mm-60mm 可自由調節

15.氣體：工業用氮氣、氧氣，純度＞99%；（注：氣源和鏈接頭用戶自備）。Tips: 氧指數測定儀試驗時需用不小于 98%的工業級氧氣/氮氣各一瓶作為氣源，由于以上氣體為高危運輸品，無法作為氧指數測定儀的配件提供，只能在用戶當地氣站購買。（為保證氣體的純度請在當地正規氣站進行購買）

16.電源要求：AC220（+10% ）V、50HZ

17.使用功率：50W

18.點火器：有一根金屬管制成、尾端有內徑Φ2±1mm 的噴嘴，能插入燃燒筒內點燃試樣，火焰長度： 16±4mm ， 大小可調

19.自撐材料試樣夾：能固定在燃燒筒軸心位置上、并能垂直夾住試樣

20.非自撐材料試樣夾：能將試樣的兩個垂直邊同時固定在框架上( 選配 紡織品薄膜等材料適用)

三、技術架構與系統組成

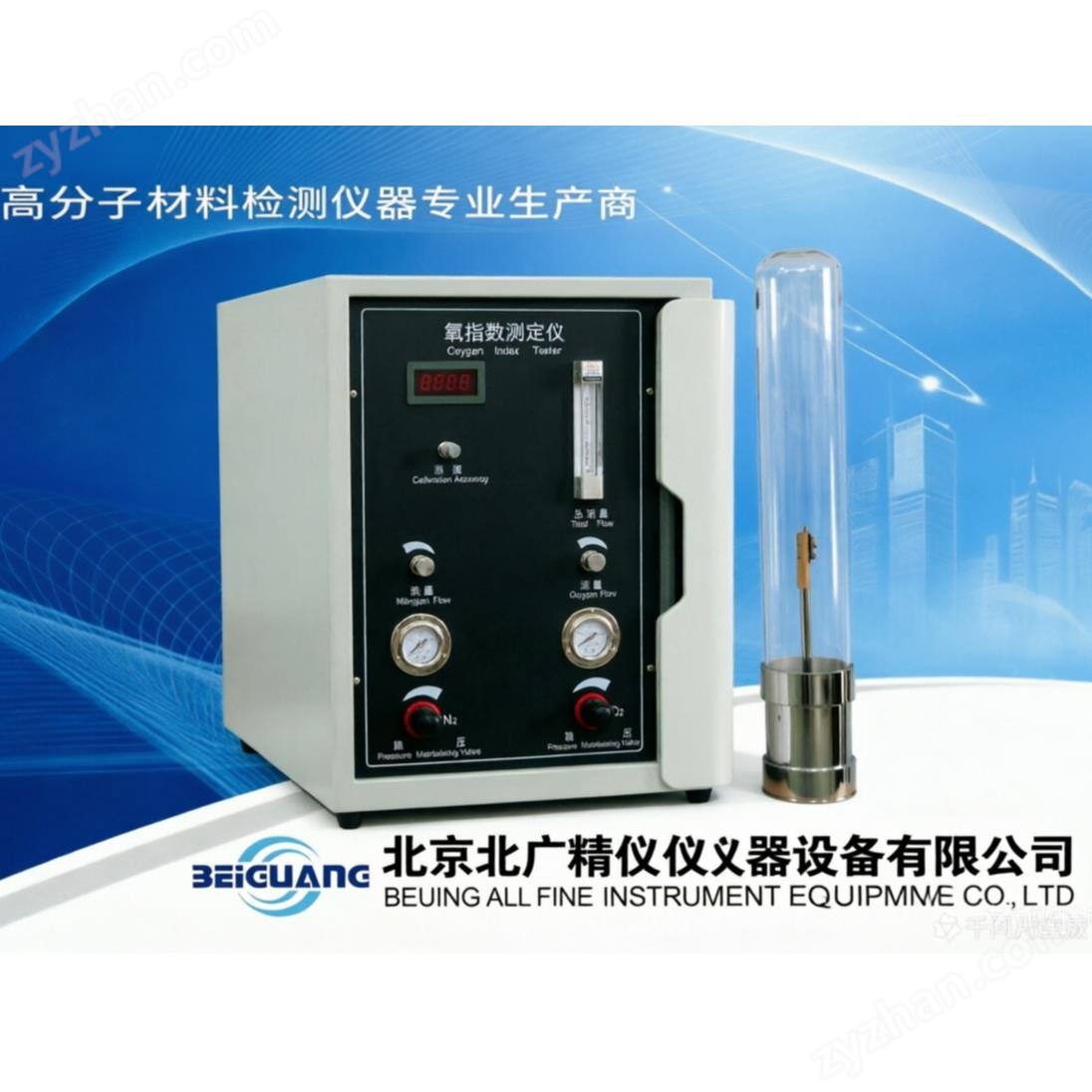

JF-3型數顯氧指數分析儀在設計上注重結構的合理性與操作的便捷性，其系統主要由控制箱體、燃燒筒組件、氣路控制系統及試樣夾持裝置四大部分構成。

控制箱體采用數控機床加工成型，表面經過靜電噴涂處理（另有磨砂不銹鋼材質可選），不僅外觀平整美觀，且具備良好的耐腐蝕性與結構強度?？刂撇糠峙c試驗部分分體設計，有效隔離了電氣元件與高溫燃燒環境，提升了設備運行的安全性與穩定性。

燃燒筒是試驗的核心反應腔，采用耐高溫優質石英玻璃管制造。其內徑≥75mm，高度480mm，能夠確保試樣在穩定的氣流環境中進行燃燒。石英玻璃的高透光性便于觀察燃燒過程，而其耐高溫特性則保證了長期使用的安全性。燃燒筒頂部設有出口，內徑為φ40mm，用于引導燃燒廢氣排出。

氣路控制系統是確保測試精度的關鍵。儀器配備高精度進口氧傳感器，能夠實時監測并數字顯示混合氣體中的氧氣濃度，無需用戶進行復雜的計算，極大地提高了測試效率。整機測量精度達到0.4級，數字分辨率為±0.1%，能夠捕捉微小的濃度變化。流量調節范圍覆蓋0-10L/min，并配有精度2.5級的流量計與壓力表，確保氣體流速穩定在40mm±2mm/s的標準要求內。穩壓閥、流量調節閥及氣體過濾器的組合，進一步保障了氣流的純凈與穩定。

試樣夾持裝置設計靈活，兼顧不同材質與形態的樣品需求。儀器標配自撐式試樣夾，能夠垂直夾住硬質塑料、橡膠等可自行支撐的材料。同時，針對紡織品、薄膜等軟質或非自撐材料，提供選配的非自撐式試樣夾，該夾具能將試樣的兩個垂直邊同時固定，確保測試的規范性。此外，長桿點火器采用金屬管制造，噴嘴內徑Φ2±1mm，火焰長度可在5mm-60mm范圍內自由調節，滿足不同標準對點火條件的要求。

四、適用標準與應用領域

JF-3型數顯氧指數分析儀的通用性體現在其對多項國內外標準的廣泛兼容上。除了核心的GB/T10707-2008《橡膠燃燒性能的測定》外，該設備還符合以下重要標準：

•GB/T 2406.2-2009 《塑料 用氧指數法測定燃燒行為》

•ASTM D 2863 《維持塑料燭狀燃燒所需氧氣濃度的標準測試方法》

•ISO 4589-2 《塑料-以氧指數測定燃燒行為-第2部分：室溫測試》

•GB/T 5454 《紡織品 燃燒性能試驗 氧指數法》

•IEC 61144-1992 《設備用電氣絕緣材料 確定氧指數的試驗方法》

這種多標準適配能力，使得該儀器在多個行業中發揮著重要作用：

在橡膠與塑料工業中，它是研發阻燃配方、控制原材料質量的重要工具。通過測定不同配方膠料的氧指數，研發人員可以快速篩選出高效的阻燃劑組合，優化產品性能。

在電子電器行業，電線電纜的絕緣層、連接器、外殼等部件的阻燃性直接關系到用電安全。JF-3型儀器可用于測試這些部件材料的氧指數，確保其符合UL、IEC等安全規范對阻燃等級的要求。

在紡織與服裝行業，特別是針對窗簾、地毯等產品，阻燃性能是強制性的安全指標。利用該儀器配備的非自撐試樣夾，可以準確測定織物的氧指數，指導阻燃整理工藝的改進。

此外，在建筑材料領域，如防火門芯材、保溫泡沫板等，其燃燒性能也是建筑防火設計的重要依據。JF-3型數顯氧指數分析儀為這些材料的防火等級評定提供了可靠的實驗數據。

五、操作規范與安全須知

為了保證測試結果的準確性并確保操作人員的安全，使用JF-3型數顯氧指數分析儀時需遵循以下規范：

1. 氣源準備試驗需使用純度不低于99%的工業級氧氣和氮氣。由于氣體屬于高危運輸品，通常需用戶在當地正規氣站自行購買。建議準備不小于98%純度的氧氣和氮氣各一瓶，并配備相應的減壓閥和連接管。

2. 試驗環境儀器應在環境溫度室溫～40℃、相對濕度≤70%的環境中使用，避免在強光直射或有腐蝕性氣體的環境中操作。

3. 操作流程

•開機預熱：接通電源，打開氧氣和氮氣閥門，調節輸入壓力至0.2-0.3MPa，工作壓力至0.05-0.15Mpa。

•參數設置：根據試樣類型設定初始氧濃度，并調節流量計至所需流速（通常為40mm/s）。

•試樣安裝：將制備好的試樣垂直夾入試樣夾，置于燃燒筒中心位置。

•點火燃燒：使用丙烷或丁烷點火器，調節火焰長度至標準要求（如16±4mm），點燃試樣頂端。

•數據記錄：觀察試樣燃燒情況，當試樣燃燒時間或燃燒長度達到標準規定值時，記錄此時的氧濃度。

•結果計算：通過一系列不同氧濃度的試驗，計算得出材料的極限氧指數平均值。

4. 維護保養試驗結束后，應及時關閉氣源和電源，清理燃燒筒內的灰燼，保持儀器清潔。定期檢查氧傳感器的靈敏度和氣路的密封性，確保設備處于良好工作狀態。

六、總結

GB/T10707-2008數顯氧指數分析儀JF-3是一款技術成熟、性能穩定的專業檢測設備。它通過精確控制氧氮混合氣體的濃度與流速，為橡膠、塑料、紡織品等多種材料的燃燒性能測定提供了標準化的解決方案。其高精度的傳感器、人性化的結構設計以及對多國標準的兼容性，使其成為實驗室進行材料阻燃性能研究與質量控制的理想選擇。正確使用該儀器，不僅能夠幫助企業確保產品符合相關安全法規要求，更能為新材料的研發提供有力的數據支持。
