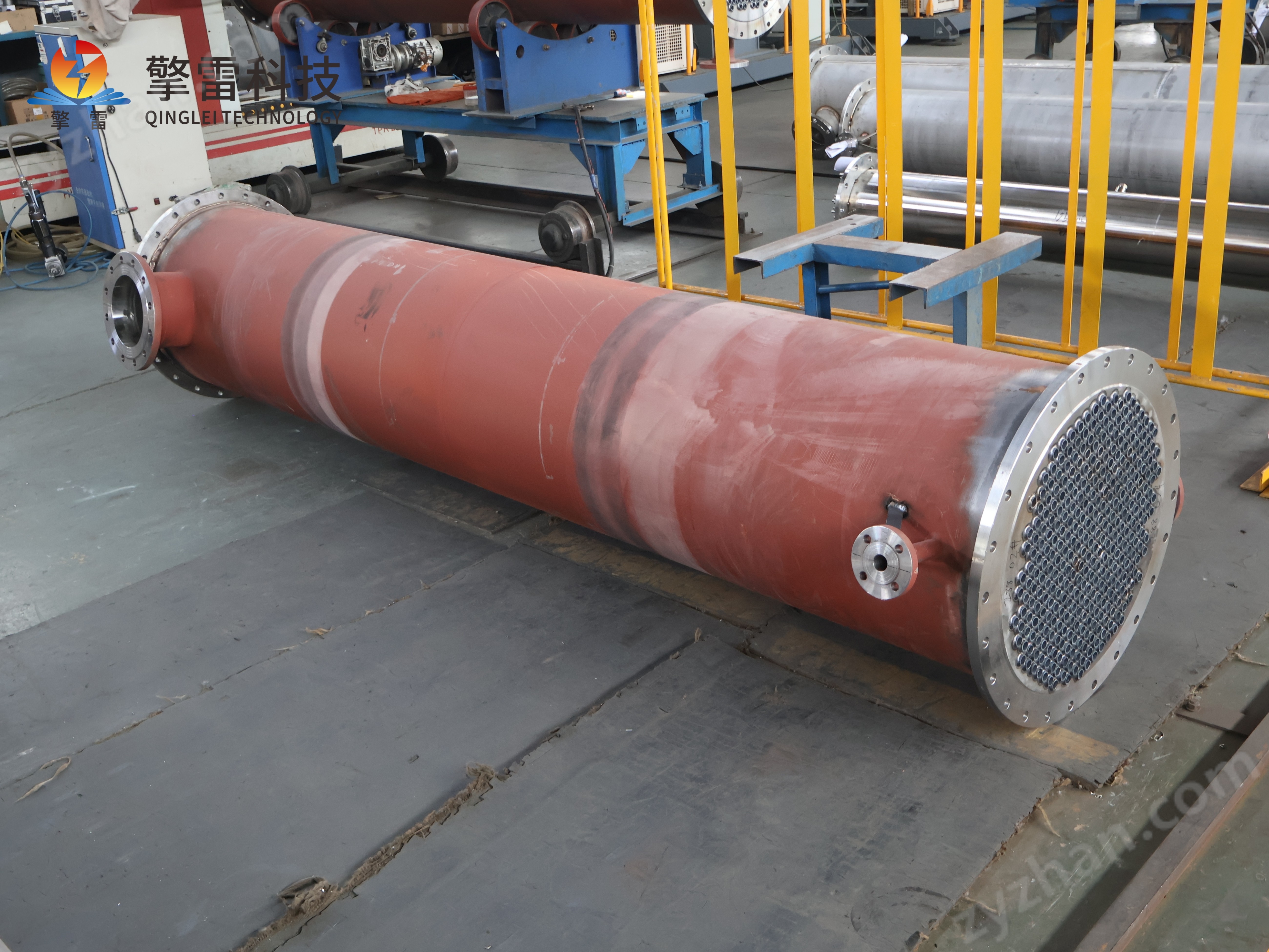

耐腐蝕列管換熱器-參數

耐腐蝕列管換熱器-參數

耐腐蝕列管換熱器核心參數解析

一、結構參數

殼體與管箱

材質：常用不銹鋼（304、316L）、雙相鋼（2205、2507）、鈦及鈦合金、哈氏合金（C-276）等，或內襯聚四氟乙烯（PTFE）、聚丙烯（PP）等非金屬防腐材料。

設計壓力：通常覆蓋0.1-10MPa，特殊工況可定制至4.0MPa以上。

公稱直徑（DN）：以卷制圓筒內徑或鋼管外徑為基準，常見范圍DN600mm-DN2000mm。

管束

材質：根據腐蝕性選擇316L不銹鋼管（弱腐蝕）、鈦管（強氧化性酸、海水）、哈氏合金管（強酸強堿）、碳化硅管（濃硫酸、王水等介質）。

規格：常用φ19mm×2mm、φ25mm×2.5mm冷拔無縫鋼管，長度1.5-6m（標準6m）。

排列方式：正方形或三角形排列，優化流體分布。

傳熱面積：通過管程數（N）和管束長度調節，單臺設備傳熱面積可達5000㎡（如螺旋纏繞管束）。

管板與密封

連接工藝：采用“脹接+焊接"雙重工藝，增強密封性。

密封墊片：選用氟橡膠、石墨等耐腐材料，防止泄漏。

雙管板設計：內外管板形成獨立腔室，內腔充氮氣保護，外腔集成壓力傳感器，泄漏率極低。

折流板

類型：圓形或弓形缺口設計，缺口面積比20%-35%。

作用：引導殼程流體形成湍流，增強傳熱效率。優化后殼程壓降降低15%，傳熱效率提升20%。

二、性能參數

傳熱系數（K值）

普通列管式：300-600 W/(m2·℃)。

高效設計：

鈦合金+列管式結構：800-1500 W/(m2·℃)。

螺旋導流板或翅片設計：提升35%-40%，傳熱效率達95%以上。

碳化硅材料：高熱導率（120-200 W/(m·K)），傳熱效率比金屬換熱器高50%-100%。

螺旋纏繞管束：傳熱系數較直管提升45%，壓力損失僅增加18%。

微通道碳化硅換熱器：傳熱面積密度達5000 m2/m3，傳熱系數突破1200 W/(m2·℃)。

冷凝效率

蒸汽工況：冷凝效率達98%，顯熱回收率超90%。

乙烯裂解爐：碳化硅列管換熱器在1000℃裂解氣冷卻工段實現98%余熱回收率，噸乙烯能耗降低12kg標油。

壓力損失

殼程：通過折流板優化湍流，壓力損失控制在合理范圍（如0.2-1.5 m/s流速下）。

管程：螺旋纏繞管束壓力損失僅增加18%，較傳統直管更節能。

熱效率

廢熱回收：如氯堿工業中，浮頭式換熱器回收氯氣冷凝余熱，年減少熱量損失超1000 GJ。

煙氣余熱回收：電廠采用316L不銹鋼列管換熱裝置回收200℃高溫煙氣余熱，熱效率達85%，年減排二氧化碳超萬噸。

三、材料耐腐蝕性參數

鈦合金（TA1/TA2）

耐腐蝕性：表面形成致密氧化膜（TiO?），可抵御Cl?濃度達50,000 ppm的腐蝕環境，年腐蝕速率低于0.01 mm，使用壽命超20年。

應用場景：海水淡化、船舶冷卻系統、氯堿工業。

鎳基合金（C-276）

耐腐蝕性：在H?SO?+HF混合酸中年腐蝕速率低于0.025 mm，耐點蝕當量值（PREN）達40，顯著優于316L不銹鋼。

應用場景：濕法冶煉酸洗工段、化工生產。

碳化硅（SiC）

耐腐蝕性：熔點高達2700℃，可在1600℃長期穩定運行，對濃硫酸、王水等強腐蝕介質年腐蝕速率低于0.2 mg/cm2，設備壽命超10年。

應用場景：垃圾焚燒爐煙氣余熱回收、磷酸濃縮裝置。

雙相不銹鋼（2205）

耐腐蝕性：PREN值≥34，耐點蝕當量數提升50%，適用于含氯離子化工介質。

應用場景：海洋工程、化工生產。

四、運行穩定性參數

溫差適應范圍

浮頭式構造：殼體與管束溫差適應范圍擴大至±120℃，運行穩定性提升3倍。

U型管式：耐高溫高壓，適用于大型石化、合成氨等工況。

抗結垢能力

光滑內壁設計：減少污垢附著，延長清洗周期。

在線清洗技術：如CIP/SIP系統延長清洗周期至6個月，微生物污染率<0.1%。

抗振動性能

波紋管膨脹節：在150℃溫差下可吸收80 mm軸向熱位移，避免管板焊接接頭產生疲勞裂紋，延長設備壽命。

五、選型關鍵參數

介質特性

成分：明確是否含Cl?、H?、OH?等腐蝕性離子。

濃度：如硫酸濃度98% vs 10%，腐蝕強度差異極大。

溫度：高溫會加速腐蝕（如316L不銹鋼在80℃以上鹽酸中腐蝕速率顯著上升）。

工況參數

流量與溫差：根據熱負荷計算所需換熱面積。

操作壓力：高壓環境需選用高強度耐腐材料（如雙相鋼2507可承受10 MPa以上壓力）。

環保與成本

初期投資與運維成本：鈦管成本是316L不銹鋼管的3-5倍，但在強腐蝕環境中使用壽命可達10-15年，長期綜合成本更低。

材料可回收性：鈦合金可100%回收，碳足跡降低35%，符合綠色制造趨勢。
